鋁合金的焊接方法很多，各種方法有其不同的應用場合。除了傳統的熔焊、電阻焊、氣焊方法外，其他一些焊接方法（如等離子弧焊、電子束焊、真空擴散焊等）也可以容易地將鋁合金焊接在一起。

1.鋁合金常用焊接方法的特點及適用范圍

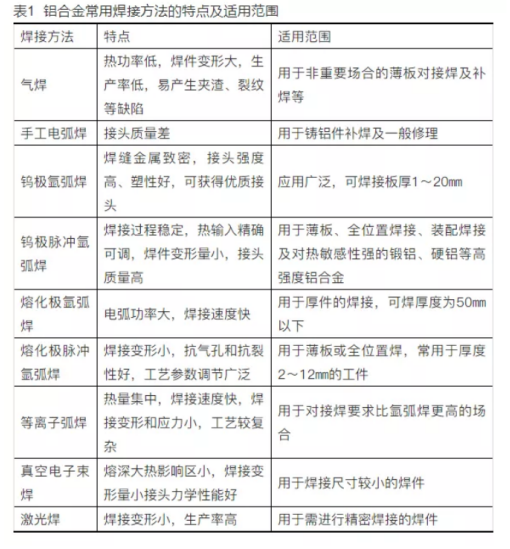

鋁合金常用焊接方法的特點及適用范圍見表1。應根據鋁及鋁合金的牌號、焊件厚度、產品結構以及對焊接性的要求等選擇。

（1）氣焊

氧－乙炔氣焊火焰的熱功率低，熱量較分散，因此焊件變形大、生產率低。用氣焊焊接較厚的鋁焊件時需預熱，焊后的焊縫金屬不但晶粒粗大、組織疏松，而且容易產生氧化鋁夾雜、氣孔及裂縫等缺陷。這種方法只用于厚度范圍在0.5～10㎜的不重要鋁結構件和鑄件的焊補上。

（2）鎢極氬弧焊

這種方法是在氬氣保護下施焊，熱量比較集中，電弧燃燒穩定，焊縫金屬致密，焊接接頭的強度和塑性高，在工業中獲得起來越廣泛的應用。鎢極氬弧焊用于鋁合金是一種較完善的焊接方法，但鎢極氬弧焊設備較復雜，不宜在室外露天條件下操作。

（3）熔化極氬弧焊

自動、半自動熔化極氬弧焊的電弧功率大，熱量集中，熱量影響區小，生產效率比手工鎢極氬弧焊可提高2～3倍?？梢院附雍穸仍?0㎜以下的純鋁及鋁合金板。例如，焊接厚度30㎜的鋁板不必預熱，只焊接正、反兩層就可獲得表面光滑、質量優良的焊縫。半自動熔化極氬弧焊適用于定位焊縫、斷續的短焊縫及結構形狀不規則的焊件，用半自動氬弧焊焊炬可方便靈活地進行焊接，但半自動焊的焊絲直徑較細，焊縫的氣孔敏感性較大。

（4）脈沖氬弧焊

1）鎢極脈沖氬弧焊

用這種方法可明顯改善小電流焊接過程的穩定性，便于通過調節各種工藝參數來控制電弧功率和焊縫成形。焊件變形小、熱影響區小，特別適用于薄板、全位置焊接等場合以及對熱敏感性強的鍛鋁、硬鋁、超硬鋁等的焊接。

2）熔化極脈沖氬弧焊

可采用的平均焊接電流小，參數調節范圍大，焊件的變形及熱影響區小，生產率高，抗氣孔及抗裂性好，適用于厚度在2～10㎜鋁合金薄板的全位置焊接。

（5）電阻點焊、縫焊

可用來焊接厚度在4㎜以下的鋁合金薄板。對于質量要求較高的產品可采用直流沖擊波點焊、縫焊機焊接。焊接時需要用較復雜的設備，焊接電流大、生產率較高，特別適用于大批量生產的零、部件。

（6）攪拌摩擦焊

攪拌摩擦焊是一種可用于各種合金板焊接的固態連接技術。與傳統熔焊方法相比，攪拌摩擦焊無飛濺、無煙塵，不需要添加焊絲和保護氣體，接頭無氣孔、裂紋。與普通摩擦相比，它不受軸類零件的***，可焊接直焊縫。這種焊接方法還有一系列其它優點，如接頭的力學性能好、節能、無污染、焊前準備要求低等。由于鋁及鋁合金熔點低，更適于采用攪拌摩擦焊。

2.鋁用焊接材料

（1）焊絲

采用氣焊、鎢極氬弧焊等焊接鋁合金時，需要加填充焊絲。鋁及鋁合金焊絲分為同質焊絲和異質焊絲兩大類。為了得到良好的焊接接頭，應從焊接構件使用要求考慮，選擇適合于母材的焊絲作為填充材料。

選擇焊絲首先要考慮焊縫成分要求，還要考慮產品的力學性能、耐蝕性能，結構的剛性、顏色及抗裂性等。選擇熔化溫度低于母材的填充金屬，可大大減小熱影響區的晶間裂紋傾向。對于非熱處理合金的焊接接頭強度，按1000系、4000系、5000系的次序增大。

含鎂3%以上的5000系的焊絲，應避免在使用溫度65℃以上的結構中采用，因為這些合金對應力腐蝕裂紋很敏感，在上述溫度和腐蝕環境中會發生應力腐蝕龜裂。用合金含量高于母材的焊絲作為填充金屬，通常可防止焊縫金屬的裂紋傾向。

目前，鋁合金常用的焊絲大多是與基體金屬成分相近的標準牌號焊絲。在缺乏標準牌號焊絲時，可從基體金屬上切下狹條代用。較為通用的焊絲是HS311，這種焊絲的液態金屬流動性好，凝固時的收縮率小，具體優良的抗裂性能。為了細化縫晶粒、提高焊縫的抗裂性及力學性能，通常在絲中加入少量的Ti、V、Zr等合金元素作為變質劑。

3.選用鋁合金焊絲應注意的問題如下

1）焊接接頭的裂紋敏感性

 影響裂紋敏感性的直接因素是母材與焊絲的匹配。選用熔化溫度低于母材的焊縫金屬，可以減小焊縫金屬和熱影響區的裂紋敏感性。例如，焊接硅含量0.6%的6061合金時，選用同一合金作焊縫，裂紋敏感性很大，但用硅含量5%的ER4043焊絲，由于其熔化溫度比6061合金低，在冷卻過程中有較高的塑性，所以抗裂性能良好。此外，焊縫金屬避免鎂與銅的組合，因為Al－Mg－Cu有很高的裂紋敏感性。

2）焊接接頭的力學性能

工業純鋁的強度***低，4000系列鋁合金居中，5000系列鋁合金強度***高。鋁硅焊絲雖然有較高的抗裂性能，但含硅焊絲的塑性較差，所以對焊后需要塑性變形加工的接頭來說，應避免選用含硅焊絲。

3）焊接接頭的使用性能

填充金屬的選擇除取決于母材成分外，還與接頭的幾何形狀、運行中的抗腐蝕性要求以及對焊接件的外觀要求有關。例如，為了使容器具有良好的抗腐蝕能力或防止所儲存產品對其的污染，儲存過氧化氫的焊接容器要求高純度的鋁合金。在這種情況下，填充金屬的純度至少要相當于母材。

（2）焊條

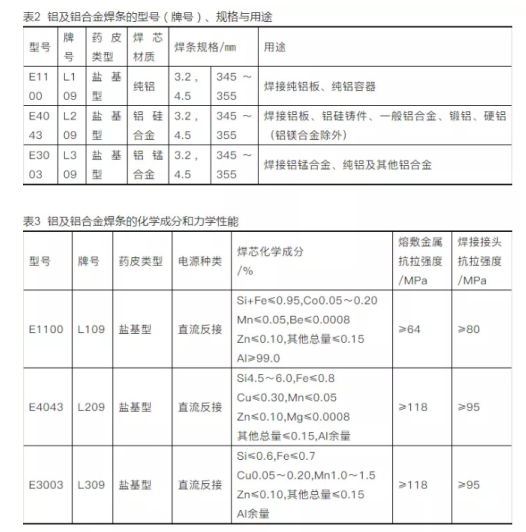

鋁合金焊條型號、規格與用途見表2。鋁合金焊條的化學成分和力學性能見表3。

（3）保護氣體

焊接鋁合金的惰性氣體有氬所和氦氣。氬氣的技術要求為Ar＞99.9%,氧＜0.005%，氫＜0.005%，水分＜0.02mg/L，氮＜0.015%。氧、氮增多，均惡化陰極霧化作用。氧＞0.3%，則使鎢極燒損加劇，超過0.1%使焊縫表面無光澤或發黑。

鎢極氬弧焊時，交流加高頻焊接選用純氬氣，適用大厚度板；直流正極性焊接選用Ar+He或純Ar。

熔化極氬弧焊時，當板厚＜25㎜時，采用純Ar。當板厚為25～50㎜時，采用添加10%～35%Ar的Ar+He混合氣體。當板厚為50～75㎜時，宜采用添加10%～35%或50%He的Ar+He混合氣體。當板厚＞75㎜時，推薦添加50%～75%He的Ar+He混合氣體。

4.鋁合金焊接工藝

01.鋁合金的氣焊

氧－乙炔氣焊的熱效率低，焊接熱輸入不集中，焊接鋁及鋁合金時需采用熔劑，焊后又需清除殘渣，接頭質量及性能也不高。因為氣焊設備簡單，無需電源，操作方便靈活，常用于焊接對質量要求不高的鋁合金構件，如厚度較薄的薄板及小零件，以及補焊鋁合金構件和鋁鑄件。

（1）氣焊的接頭形式

氣焊鋁合金時，不宜采用搭接接頭和T形接頭，這種接頭難以清理流入縫隙中的殘留熔劑和焊渣，應盡可能采用對接接頭。為保證焊件焊接時既焊透又不塌陷和燒穿，可以采用帶槽的墊板，墊板一般用不銹鋼或純銅等制成，帶墊板焊接可獲得良好的反面成形，提高焊接生產率。

（2）氣焊熔劑的選用

鋁合金氣焊時，為了使焊接過程順利進行，保證焊縫質量，氣焊時需要加熔劑來去除鋁表面的氧化膜及其他雜質。

氣焊熔劑（又稱氣劑）是氣焊時的助熔劑，主要作用是去除氣焊過程中生成在鋁表面的氧化膜，改善母材的潤濕性能，促使獲得致密的焊縫組織等。氣焊鋁合金必須采用熔劑，一般是在焊前熔劑直接撒在被焊工件坡口上，或者沾在焊絲上加入熔池內。

鋁合金熔劑是鉀、鈉、鈣、鋰等元素的氯人鹽，是粉碎后過篩并按一定比例配制的粉狀化合物。例如鋁冰晶石（Na3AlF6）在1000℃進可以熔解氧化鋁，又如氯化鉀等可使難熔的氧化鋁轉變?yōu)橐兹鄣穆然X。這種熔劑的熔點低，流動性好，還能改善熔化金屬的流動性，使焊縫成形良好。

（3）焊嘴和火焰的選擇

鋁合金有強烈的氧化性和吸氣性。氣焊時，為使鋁不被氧化，應采用中性焰或微弱碳化焰（乙炔既過剩的碳化焰），使鋁熔池置于還原性氣氛的保護下而不被氧化。嚴禁采用氧化焰，因為用氧化性較強的氧化焰會使鋁強烈氧化，阻礙焊接過程進行；而乙炔過多，游離的氫可能溶入熔池，會促使縫產生氣孔，使焊縫疏松。

（4）定位焊縫

為防止焊件在焊接中產生尺寸和相對位置的變化，焊件焊前需要點固焊。由于鋁的線膨脹系數大、導熱速度快、氣焊加熱面積大，因此，定位焊縫較鋼件應密一些。

定位焊用的填充焊絲與產品焊接時相同，定位焊接前應在焊縫間隙內涂一層氣劑。定位焊的火焰功率比氣焊時稍大。

（5）氣焊操作

焊接鋼鐵材料時，可以從鋼材的顏色變化判斷加熱的溫度。但焊鋁時，卻沒有這個方便條件。因為鋁合金從室溫加熱到熔化的過程中沒有顏色的明顯變化，給操作者帶來控制焊接溫度困難。但可根據以下現象掌握施焊時機：

1）當被加熱的工件表面由光亮白色變成暗淡的銀白色，表面氧化膜起皺，加熱處金屬有波動現象時，表明即將達到熔化溫度，可以施焊；

2）用蘸有熔劑的焊絲端頭及被加熱處，焊絲與母材能熔合時，即達到熔化溫度，可以施焊；

3）母材邊棱有倒下現象時，母材達到熔化溫度，可以施焊。

氣焊薄板可采用左焊法，焊絲位于焊接火焰之前，這種焊法因火焰指向未焊的冷金屬，熱量散失一部分，有利于防止熔池過熱、熱影響區金屬晶粒長大和燒穿。母材厚度大于5㎜可采用右焊法，此法焊絲在焊炬后面，火焰指向焊縫，熱量損失小，熔深大，加熱效率高。

氣焊厚度小于3㎜的薄件時，焊炬傾角為20～40°；氣焊厚件時，焊炬傾角為40～80°，焊絲與焊炬夾角為80～100°。鋁合金氣焊應盡量將接頭一次焊成，不堆敷第二層，因為堆敷第二層時會造成焊縫夾渣等。

（6）焊后處理

氣焊焊縫表面的殘留焊劑和熔渣對鋁接頭的腐蝕，是鋁接頭日后使用中引起損壞的原因之一。在氣焊后1～6h之內，應將殘留的熔劑、熔渣清洗掉，以防引起焊件腐蝕。焊后清理工序如下。

1）焊后將焊件放入40～50℃的熱水槽中浸漬，***好用流動的熱水，用硬毛刷刷焊縫及焊縫附近殘留熔劑、熔渣的地方，直至清除干凈。

2）將焊件浸入硝酸溶液中。當室溫為25°以上時，溶液濃度15%～25%，浸漬時間為10～15min。室溫為10～15℃時，溶液濃度20%～25%，浸漬時間為15min。

3）將焊件置于流動熱水（溫度為40～50℃）的槽中浸漬5～10min。

4）用冷水將焊件沖洗5min。

5）將焊件自然晾干，也可放在干燥箱中烘干或用熱空氣吹干。

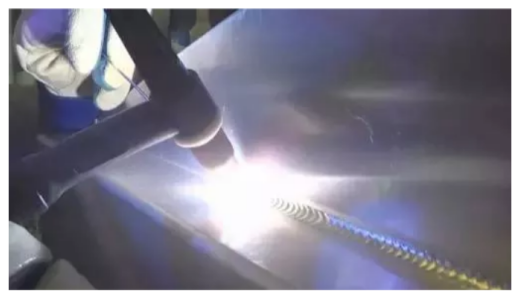

2 鋁合金的鎢極氬弧焊（TIG焊）

也稱為鎢極惰性氣體保護電弧焊，是利用鎢極與工件之間形成電弧產生的大量熱量熔化待焊處，外加填充焊絲獲得牢固的焊接接頭。氬弧焊焊鋁是利用其“陰極霧化”的特點，自行去除氧化膜。鎢極及縫區域由噴嘴中噴出的惰性氣體屏蔽保護，防止焊縫區和周圍空氣的反應。

TIG焊工藝***適于焊接厚度小于3㎜的薄板，工件變形明顯小于氣焊和手弧焊。交流TIG焊陰***有去除氧化膜的清理作用，可以不用熔劑，避免了焊后殘留熔劑、熔渣對接頭的腐蝕。接頭形式可以不受***，焊縫成形良好、表面光亮。

氬氣流對焊接區的沖刷使接頭冷卻加快，改善了接頭的組織和性能，適于全位置焊接。由于不用熔劑，焊前清理的要求比其他焊接方法嚴格。

焊接鋁合金較適宜的工藝方法是交流TIG焊和交流脈沖TIG焊，其次是直流反接TIG焊。通常，用交流焊接鋁合金時可在載流能力、電弧可控性以及電弧清理作用等方面實現***佳配合，故大多數鋁合金的TIG焊都采用交流電源。

采用直流正接（電極接負極）時，熱量產生于工件表面，形成深熔透，對一定尺寸的電極可采用更大的焊接電流。即使是厚截面也不需預熱，且母材幾乎不發生變形。雖然很少采用直流反接（電極接正極）TIG焊方法來焊接鋁，但這種方法在連續焊或補焊薄壁熱交換器、管道厚在2.4㎜以下的類似組件時有熔深淺、電弧容易控制、電弧有良好的凈化作用等優點。

（1）鎢極

鎢的熔點是3410℃，是熔點***高的金屬。鎢在高溫時有強烈的電子發射能力，在鎢電極加入微量稀土元素釷、鈰、鋯等的氧化物后，電子逸出功顯著降低，載流能力明顯提高。鋁合金TIG焊時，鎢極作為電極主要起傳導電流、引燃電弧和維持電弧正常燃燒的作用。常用鎢極材料分純鎢、釷鎢及鈰鎢等。

（2）焊接工藝參數

為了獲得優良的焊縫成形及焊接質量，應根據焊件的技術要求，合理地選定焊接工藝參數。鋁合金手工TIG焊的主要工藝參數有電流種類、極性和電流大小、保護氣體流量、鎢極伸出長度、噴嘴至工件的距離等。自動TIG焊的工藝參數還包括電弧電壓（弧長）、焊接速度及送絲速度等。

工藝參數是根據被焊材料和厚度，先確定鎢極直徑與形狀、焊絲直徑、保護氣體及流量、噴嘴孔徑、焊接電流、電弧電壓和焊接速度，再根據實際焊接效果調整有關參數，直至符合使用要求為止。

5.鋁合金TIG焊工藝參數的選用要點如下

1）噴嘴孔徑與保護氣體流量

鋁合金TIG的噴嘴孔徑為5～22㎜；保護氣體流量一般為5～15L/min。

2）鎢極伸出長度及噴嘴至工件的距離

鎢極伸出長度：對接焊縫時一般為5～6㎜，角焊縫時一般為7～8㎜。噴嘴至工件的距離一般取10㎜左右為宜。

3）焊接電流與焊接電壓 與板厚、接頭形式、焊接位置及焊工技術水平有關。

手工TIG焊時，采用交流電源，焊接厚度小于6㎜鋁合金時，***大焊接電流可根據電極直徑d按公式I=（60～65）d確定。電弧電壓主要由弧長決定，通常使弧長近似等于鎢極直徑比較合理。

4）焊接速度

鋁合金TIG焊時，為了減小變形，應采用較快的焊接速度。手工TIG焊一般是焊工根據熔池大小、熔池形狀和兩側熔合情況隨時調整焊接速度，一般的焊接速度為8～12m/h;自動TIG焊時，工藝參數設定之后，在焊接過程中焊接速度一般不變。

5）焊絲直徑

一般由板厚和焊接電流確定，焊絲直徑與兩者之間呈正比關系。

1）氣孔產生原因

氬氣純度低或氬氣管路內有水分、漏氣等；焊絲或母材坡口附近焊前未清理干凈或清理后又被污物、水分等沾污；焊接電流和焊速過大或過??；熔池保護欠佳，電弧不穩，電弧過長，鎢極伸出過長等。

防止措施

保證氬氣的管路，選擇認真清理焊絲、焊件，清理后及時焊接，并防止再次污染。更新送氣管路，選擇合適的氣體流量，調整好鎢極伸出長度；正確選擇焊接工藝參數。必要時，可以采取預熱工藝，焊接現場裝擋風裝置，防止現場有風流動。

2）裂紋產生原因

焊絲合金成分選擇不當；當焊縫中的鎂含量小于3%，或鐵、硅雜質含量超出規定時，裂紋傾向增大；焊絲的熔化溫度偏高時，會引起熱影響區液化裂紋；結構設計不合理，焊縫過于集中或受熱區溫度過高，造成接頭拘束應力過大；高濁停留時間長，組織過熱；弧坑沒填滿，出現弧坑裂紋等。

防止措施

所選焊絲的成分與母材要匹配；加入引弧板或采用電流衰減裝置填滿弧坑；正確設計焊接結構，合理布置焊縫，使焊縫盡量避開應力集中處，選擇合適的焊接順序；減小焊接電流或適當增加焊接速度。

3）未焊透產生原因

焊接速度過快，弧長過大，焊件間隙、坡口角度、焊接電流均過小，鈍邊過大；工件坡口邊緣的毛刺、底邊的污垢焊前沒有除凈；焊炬與焊絲傾角不正確。

防止措施

正確選擇間隙、鈍邊、坡口角度和焊接工藝參數；加強氧化膜、熔劑、熔渣和油污的清理；提高操作技能等。

4）焊縫夾鎢產生原因

接觸引弧所致；鎢極末端形狀與焊接電流選擇得不合理，使尖端脫落；填絲觸及到熱鎢極尖端和錯用了氧化性氣體。

防止措施

采用高頻高壓脈沖引?。桓鶕x用的電流，采用合理的鎢極尖端形狀；減小焊接電流，增加鎢極直徑，縮短鎢極伸出長度；更新惰性氣體；提高操作技能，勿使填絲與鎢極接觸等。

5）咬邊產生原因

焊接電流太大，電弧電壓太高，焊炬擺幅不均勻，填絲太少，焊接速度太快。

防止措施

減小焊接電流與電弧電壓，保持焊炬擺幅均勻，適當增加送絲速度或降低焊接速度。

6.鑄件常規補焊工藝

通常的鋁合金鑄件缺陷均可以采用氬弧焊接工藝進行補焊挽救,而以交流TIG焊方法補焊效果為佳。

采用補焊工藝實施鑄件缺陷補焊時,除了以上提到的一般做法如焊前注意清理焊絲和工件待焊部位,選用合理的焊絲材料,選擇短弧和小角度焊絲加入方式進行施焊等要點之外,在實踐中針對不同缺陷類型還有許多成功的經驗值得借鑒,如盡量選用小電流施焊;選用補焊時的焊絲合金成分高于母材,以便在補焊過程中補充燒損合金,使焊縫成分與母材保持一致;對帶有裂紋缺陷的鑄件補焊前在兩端打止裂孔;焊接時應首先加熱待焊部位,采用左焊法填絲,以利于觀察焊縫的熔化情況,待施焊處熔化后再行填絲以形成充分潤濕的熔池;當缺陷尺寸較大時為了提高補焊效率,可在傳統TIG焊前將很薄的一層表面活性劑(簡稱ATIG活性劑)涂敷在施焊位置表面,焊接時活性劑引起焊接電弧收縮或熔池內金屬流態發生變化,使得焊縫熔深增加,在進行鋁合金交流TIG焊時,是在焊縫表面涂敷一層SiO2活性劑以改變焊縫熔深、減少預熱程序和降低焊接難度。

7.結束語

鋁合金的焊接和補焊通常可采用方便和低成本的TIG和MIG氬弧焊方法。當采用高能束流焊和攪拌摩擦焊等鋁合金焊接新工藝時,可以有效避免合金元素燒損、接頭軟化和焊接變形等問題,尤其是攪拌摩擦焊為固相連接具有綠色環保的特點。

常規補焊方法用于鋁合金鑄件缺陷補焊時,為避免焊接缺陷,應注意焊前清理、選配合理的焊絲填料和正確的焊接工藝規范,通常宜選用交流TIG補焊。

在鑄件缺陷情況特殊和條件具備時,可以結合實際采用特種補焊方法,以便提高鋁合金鑄件的補焊質量。
